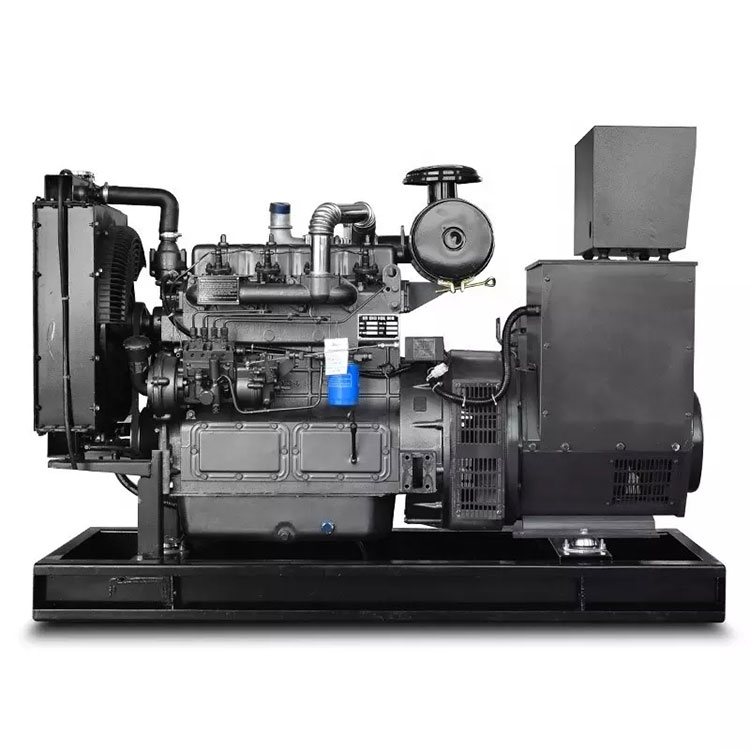

Quan Yu को उच्च गुणस्तरको डिजेल जेनरेटर सेट 75KW पावर उत्पादन गर्न र जेनेरेटर सेट चलाउनको लागि डिजेल दहनमा निर्भर हुन्छ। साना इन्धनबाट चल्ने जेनेरेटरको प्रयोगले आपतकालीन भूमिका खेल्न सक्छ। पावर आउटेजको अवस्थामा, इन्धन जनरेटरलाई सामान्य सञ्चालन कायम राख्न बिजुली उत्पादन गर्न सुरु गर्न सकिन्छ।
डिजेल इन्जिन मुख्यतया निम्न कम्पोनेन्टहरू र भागहरू मिलेर बनेको हुन्छ: सामूहिक कम्पोनेन्टहरू र क्र्याङ्कशाफ्ट जडान गर्ने रड संयन्त्र, भल्भ वितरण संयन्त्र र सेवन र निकास प्रणाली, डिजेल इन्जिन आपूर्ति प्रणाली, कुलिङ प्रणाली, स्नेहन प्रणाली, सुरु र विद्युतीय प्रणाली, र टर्बोचार्जिङ प्रणाली।
XG-75GF Cummins इन्जिनको साथ डिजेल जेनरेटर सेट |
|||
समग्र आकार |
वजन |
||
3000(मिमी)*1200(मिमी)*1600(मिमी) |
२१०० (किग्रा) |
||
सेट प्रकार: |
XG-75GF |
||
स्ट्यान्डबाइ पावर: |
82.5KW/103.125KVA |
||
प्रधान शक्ति: |
75KW/93.75KVA |
||
हालको मूल्याङ्कन: |
१३५ (ए) |
||
मूल्याङ्कन गरिएको आवृत्ति: |
५० (Hz) |
||
सुरु हुने समय: |
5~6 (s) |
||
शक्ति कारक: |
०.८ (लग) |
||
तोकिएको भोल्टेज: |
400/230 (V) |
||
मानक सुविधाहरू |
|||
इन्जिन: DCEC Cummins 6BT5.9-G2/रेडिएटर 50℃max/फ्यानहरू बेल्टद्वारा सञ्चालित हुन्छन्, सुरक्षा गार्ड/24V चार्ज अल्टरनेटर/ड्राइ टाइप एयर फिल्टर, इन्धन फिल्टर, तेल फिल्टर/वैकल्पिक: सिंगल बेरिङ अल्टरनेटर/IP23, इन्सुलेशन क्लास H/H/ मुख्य लाइन सर्किट ब्रेकर / मानक नियन्त्रण प्यानल / अवशोषक / मफलर / प्रयोगकर्ता पुस्तिका |
|||
डिजेल इन्जिन डाटा |
|||
निर्माता: |
DCEC कमिन्स |
||
मोडेल: |
6BT5.9-G2 |
||
स्ट्यान्डबाइ पावर: |
९२ किलोवाट |
||
मूल्याङ्कन गति: |
1500 (r/min) |
||
साइकल: |
४ स्ट्रोक |
||
सिलिन्डर व्यवस्था: |
6 लाइन मा |
||
विस्थापन: |
५.९ लि |
||
बोर र स्ट्रोक: |
102*120 (मिमी) |
||
सङ्कुचन अनुपात: |
१७.५:१ |
||
गभर्नर प्रकार: |
इलेक्ट्रोनिक |
||
ब्याट्री भोल्टेज सुरु गर्नुहोस्: |
24V DC |
||
एयर इनटेक सिस्टम |
|||
वायु सेवन प्रणाली: |
हावा प्राकृतिक चिसो |
||
अधिकतम सेवन प्रतिबन्ध: |
६.३५ kPa |
||
जलाउने क्षमता: |
6.48m3/मिनेट |
||
हावा प्रवाह: |
158m3/मिनेट |
||
निकास प्रणाली |
|||
निकास ग्यास प्रवाह: |
16.8m3/मिनेट |
||
निकास तापमान: |
५६५ ℃ |
||
अधिकतम पछाडिको दबाब: |
10kPa |
||
इन्धन प्रणाली |
|||
इन्धन प्रणाली: |
एक मोडेल इन्धन पम्प |
||
100% (प्राइम पावर) लोड: |
210g/kwh |
||
तेल प्रणाली |
|||
कुल तेल क्षमता: |
१६.४लि |
||
तेल खपत: |
≤0.4g/kwh |
||
मूल्याङ्कन गरिएको RPM मा तेलको चाप: |
350kPa |
||
चिसो बनाउने प्रणाली |
|||
चिसो तरिका: |
पानी चिसो |
||
कुल शीतलक क्षमता: |
27L |
||
थर्मोस्ट्याट: |
82-95 ℃ |
||
अधिकतम पानी तापमान: |
104 ℃ |
||
अल्टरनेटर डेटा |
|||
निर्माता: |
स्ट्यामफोर्ड UCI 274C |
||
उत्तेजना मोड: |
ब्रशरहित र आत्म-रोमाञ्चक |
||
चरण र पहुँच ऐनको संख्या: |
3-चरण 4-तार |
||
जडान प्रकार: |
"Y" प्रकार जडान |
||
वैकल्पिक क्षमता: |
100KVA |
||
वैकल्पिक क्षमता: |
९५% |
||
ओभरलोड: |
(PRP) 110% लोड 1 घण्टा चल्न सक्छ |
||
सुरक्षा स्तर: |
IP23 |
||
इन्सुलेशन वर्ग, तापमान वृद्धि: |
H/H |
||
टेलिफोन प्रभाव कारक (TIF): |
50 |
||
THF: |
२% |
||
उचाई: |
≤1000m |
||
जेनसेट इलेक्ट्रिकल प्रदर्शन |
|||
भोल्टेज नियमन: |
≥±5% |
||
भोल्टेज नियमन, स्थिर राज्य: |
≤±1% |
||
अचानक भोल्टेज वार्प (100% अचानक कम): |
≤+२५% |
||
अचानक भोल्टेज वार्प (अचानक वृद्धि): |
≤-२०% |
||
भोल्टेज स्थिर समय (100% अचानक कम): |
≤6S |
||
भोल्टेज स्थिर समय (अचानक वृद्धि): |
≤6S |
||
आवृत्ति नियमन, स्थिर राज्य: |
≤५% |
||
फ्रिक्वेन्सी लहराउने: |
≤१.५% |
||
अचानक फ्रिक्वेन्सी वार्प (100% अचानक घटाउनुहोस्): |
≤+१२% |
||
अचानक फ्रिक्वेन्सी वार्प (अचानक वृद्धि): |
≤-१०% |
||
फ्रिक्वेन्सी रिकभरीटाइम (100% अचानक घटाउनुहोस्): |
≤5S |
||
फ्रिक्वेन्सी रिकभरीटाइम (अचानक वृद्धि): |
≤5S |
||
निर्माताले पूर्व सूचना बिना राम्रो सुधारको लागि प्राविधिक परिवर्तन / परिवर्तनको अधिकार सुरक्षित राख्छ |
हाम्रा न्यून नाइज जेनसेटहरू (साइलेन्ट जेनसेटहरू) शोर इन्सुलेशन, ध्वनि इन्सुलेशन, र ध्वनि अवशोषण गर्ने र यस्तै शोर घटाउने उपायहरू प्रयोग गर्छन् जसले गर्दा शोर सूचकांकहरू उल्लेखनीय रूपमा घटेका छन्। कम आवाज GFD श्रृंखला पावर स्टेशन निश्चित र मोबाइल प्रकार मा विभाजित छन्।
शोर स्तर 80 dB (A) तल पुग्न सक्छ।
यस प्रकारको पावर स्टेशनमा राम्रो गतिशीलता, बलियो अनुकूलन क्षमता र द्रुत बिजुली आपूर्ति छ। यो सघन जनसंख्या भएको क्षेत्रमा वा वातावरणीय आवाज कडाइका साथ आवश्यक भएको ठाउँमा प्रयोग गर्न उपयुक्त छ। उदाहरणका लागि, स्टुडियो, तारा-मूल्याङ्कन होटल, कार्यालय भवन, वैज्ञानिक अनुसन्धान संस्था, अस्पताल, र विश्वविद्यालय र कलेजहरू, आदि।
1. कम शोर, समग्र कम्प्याक्ट संरचना, सानो ठाउँ व्यवसाय;
2. बक्सको शरीर छुट्याउन सकिने संरचना हो, यो स्टिल प्लेटबाट बनेको छ, र सतह उच्च प्रदर्शन एन्टिरस्ट पेन्टले लेपित छ; यसैबीच, यो आवाज घटाउने र वर्षा प्रतिरोधी प्रकार्यको साथ छ।
3. बबीको भित्री भागले बहु-तह अवरोध प्रतिबाधा बेमेल आवाज उन्मूलन संरचना र ठूलो प्रतिबाधा साइलेन्सरमा बनाइएको अपनाउँछ।
4. बक्स शरीर संरचना डिजाइन उचित छ; एक ठूलो क्षमता तेल ट्यांक शरीर भित्र व्यवस्था गरिएको छ; एकै समयमा, genset समस्या निवारण सुविधाको लागि शरीरको बायाँ र दायाँ छेउमा दुई निरीक्षण ढोकाहरू व्यवस्थित छन्।
5. एकै समयमा, अवलोकन विन्डो र आपतकालीन स्टप बटन बक्सको शरीरमा सेट गरिएको छ ताकि जेनसेटको चलिरहेको अवस्था अवलोकन गर्न र आपतकालिन अवस्थामा द्रुत गतिमा मेसिनलाई रोक्नको लागि क्षतिबाट बच्न। जेनसेटमा।
6. 8-12 घण्टा सञ्चालनको लागि तलको इन्धन ट्याङ्की
